芯片概述

　　ZXA2803 是基于8051內核的安全應用系列芯片。與工業標準的8051指令集完全兼容，每條指令占用1到3個機器周期，每個機器周期的典型值為4 個時鐘周期。

　　芯片內部硬件實現了DES/3DES加密模塊和RSA公鑰算法引擎。另外提供32位硬件加密協處理器CCP，可用于實現公鑰算法、摘要算法和AES、DES 等對稱算法。同時內嵌32 位真隨機數發生器RNG。

　　芯片擁有豐富的對外接口，包括USB Device控制器，可支持USB Low Speed、Full Speed通信模式;7816 主/從收發器，可實現T=0 和T=1 協議，支持多種通信速率;硬件SPI 主/從模塊以及8 個GPIO 端口。安全性上芯片內部提供了包括電壓、頻率檢測機制，程序和數據加密存儲機制以及代碼保護機制等安全機制，以對抗物理攻擊、剖片探測等。

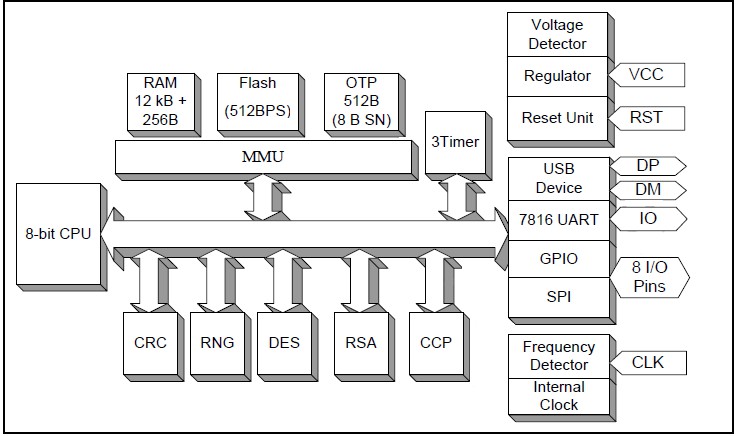

　　芯片結構

　　芯片特性

　　? CPU

　　? 高性能 8 位CPU，兼容標準8051

　　? 1條指令占用1到3個機器周期

　　? 1個機器周期為4個時鐘周期(典型值)

　　? CPU工作時鐘源可由軟件動態配置為內部或外部時鐘

　　? 內部時鐘頻率為 5MHz、10 MHz、20 MHz、40MHz 可選

　　? 提供 2 個16 位定時/計數器TIMER0,TIMER1，與標準8051 兼容

　　存儲器

　　? FLASH

　　? 非易失存儲器，容量為64kB

　　? 每頁512 字節

　　? 按頁擦，按字節寫

　　? Bit 邏輯值擦除后為1，寫0 后為0

　　? 可以靈活作為程序存儲器和數據存儲器使用

　　RAM

　　? 靜態隨機訪問存儲器，容量為12kB+256B

　　? 其中256B 作為8051 架構的IRAM

　　? 另外12kB 可作為8051 架構的XRAM 或CODE

　　? 其中4kB 可用于存放CCP 的代碼

　　? 其中4kB 可用于存放CCP 或RSA 引擎的數據

　　? OTP

　　? 一次編程存儲器，容量為512B

　　? 其中8B 作為全球 CPSN，用戶只讀

　　? 其中240B 用戶OTP 空間，用戶可一次編程

　　? ROM

　　? 只讀存儲器，容量32kB

　　? 用于存放Boot Loader 程序

　　加密引擎

　　? DES 算法專用硬件引擎

　　? RSA 算法專用硬件引擎

　　? 可編程 32 位加密協處理器(CCP)

　　? 支持AES、DES 等對稱算法

　　? 支持ECC、RSA 等非對稱算法

　　? 支持SHA1、MD5 等摘要算法

　　? TRNG 真隨機數發生器支持安全交易的需要

　　? CRC 專用硬件引擎支持?jǐn)?shù)據的快速CRC 校驗

　　對外接口

　　? USB 接口

　　? USB device 控制器，支持USB Low Speed，F(xiàn)ull Speed

　　? 滿足USB IF Full Speed Low Speed Electrical and Interoperability Compliance Test

　　Procedure 要求的電氣兼容性

　　? 7816 接口

　　? 符合7816-3 標準

　　? 支持T=0 和T=1 通信協議

　　? 支持7816 主/從通信

　　? 支持GSM 功耗標準，包括Clock Stop 模式工況

　　? GPIO

　　? 8 個I/O 端口

　　? 3V 信號幅度

　　? 與SPI 接口復用IO 資源

　　SPI 接口

　　? 硬件實現SPI 主/從控制器

　　? 3V 信號幅度

　　? 與GPIO 復用IO 資源

　　安全性

　　? MMU 存儲器管理單元

　　? 可靈活設置SYS/APP 模式及授予相應權限

　　? 環境檢測與系統保護

　　? 高低電壓檢測

　　? 高低頻率檢測(針對7816 時鐘)

　　? 程序和數據均加密存儲

　　芯片封裝

　　? SSOP20

　　技術支持

　　? 開發/燒錄設備一套

　　? 設備調試軟件

　　? 產品說明書

　　應用領域

　　智能密碼鑰匙USB key、嵌入式系統防抄協處理器、用于專用算法應用、網絡銀行應用、城市一卡通應用等對信息安全有較高要求的應用場合。
