ZXA2810芯片是無錫智芯安科技有限公司推出的一款32位的安全芯片，專門面向高端加密市場、低功耗的應用領域，芯片采用32位ARM Cortex?-M0系列內核，片內集成多種安全密碼模塊，包括國密SM1、SM2、SM3、SM4算法以及RSA/ECC、DES/3DES、AES、SHA1/SHA256等國際安全算法，支持真隨機數發生器。芯片提供了多種外圍接口：USB2.0全速、SPI、UART、ISO7816、I2C等，內置ROSC，支持免晶振應用。
ZXA2810產品有兩種容量類型(320K和256K)的片內eFlash，16K字節的ROM，16K字節的片內SRAM，4K字節算法專用SRAM，其中片內ROM提供各種算法接口程序供用戶調用，使得開發效率大大提高，系統性能得到優化。

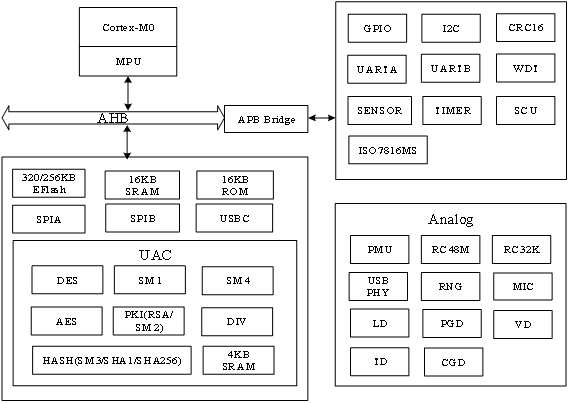

? 功能框圖
? 產品特性
? 內核處理器
? 32位ARM Cortex-M0
? 高主頻48MHz
? 三級流水線，Thumb/Thumb-2指令集
? NVIC中斷控制器
? SysTick定時器
? 存儲器
? 16KB ROM
? 16K+4KB SRAM
? 兩種容量類型(320K和256K)的eFlash
? 頁大?。?12B
? 數據位寬：32bits
? 頁擦除時間：2ms
? 字編程時間：20us
? 頁擦寫次數：100,000次
? 數據保存時間：10年
? 定時器
? 3個32位遞減/遞增定時器，TIMER0/1可配置成輸入捕獲和PWM輸出比較
? 32位看門狗定時計數器
? 密碼算法
? 對稱算法：DES/3DES，SM1，AES，SM4
?非對稱算法：RSA，ECC素域/二元域，SM2
? 摘要算法：SM3，SHA-1，SHA-256
? 隨機數：HRNG，符合FIPS140-2要求
? CRC16-CCITT校驗單元
? 外圍邏輯與時鐘
? 內置48MHZ和32KHZ RC振蕩器，可外接12M晶振(QFN40)
? USB接口：USB2.0全速，1個控制端點和4個雙向bulk端點，支持免晶振模式
? ISO7816：支持主/從模式，支持ISO7816-3協議，支持T0/T1協議
? SPI：2路SPI接口，可選擇主/從模式，支持Mode0/1/2/3傳輸協議，支持SPI 1/2/4線傳輸
? 31個GPIO(包括復用)，支持邊沿/電平中斷
? UART：2路RS232串口，1路支持CTS/RTS
? I2C：主/從接口，支持Standard/Fast/HS三種速度模式，支持7bit設備地址
? 電池電量檢測：范圍2.5-4.2V，精度10mV
? 比較器：比較精度10mV，遲滯區間10mV
? 音頻接口：支持MIC/GND自適應
? 安全特性
? 存儲保護單元(MPU)
? 電壓/頻率/溫度/光敏檢測功能
? 電源毛刺檢測
? 外部時鐘毛刺檢測
? 主動金屬屏蔽層
? 總線加密串?dāng)_、存儲器校驗功能
? 128位 芯片序列號
? 電氣參數
? ESD保護：4KV(HBM)
? 工作電壓：2.7V~5.5V(USB需3V以上)
? 工作溫度：-40oC~85oC
? 功耗：典型工作電流5mA@48Mhz，10mA@48Mhz (PKI工作)，StandBy電流120uA， PowerOff電流1uA(電池應用)
? 封裝形式
?QFN32/ QFN40
?開發支持
? ROM Boot，支持USB/SPI/7816下載
? JTAG-SWD調試/下載接口(僅開發版支持)
? 開發板/release開發包
? ARM Keil MDK (4.0版本以上)
? 產品應用
? USB KEY
? 終端加密器
? 讀卡器
? 手持POS機
? TF/SD卡
